Монтаж воздушных линий напряжением 0,4 – 10 кВ

Воздушные линии (ВЛ) напряжением 0,4 – 10 кВ являются основой для распределения электроэнергии на открытых территориях и вне зданий. Монтаж таких линий включает множество этапов и требует соблюдения нормативных требований для обеспечения надежности и безопасности работы.

Основные термины и понятия

Для понимания монтажа воздушных линий важно разобраться в ряде ключевых терминов:

• Пролет — это горизонтальное расстояние между центрами двух смежных опор.
• Анкерный участок — сумма длин пролетов между опорами анкерного типа.
• Стрела провиса (f) — вертикальное расстояние от линии подвеса до низшей точки провода.
• Габарит линии (H) — минимальное вертикальное расстояние от проводов до земли или других пересекаемых сооружений.
• Тяжение провода — усилие, действующее по оси провода, а механическое напряжение — это соотношение тяжения к площади поперечного сечения провода.

Виды опор и их назначение

В зависимости от места установки различают несколько типов опор:

1. Промежуточные опоры — устанавливаются на прямых участках трассы и обычно не воспринимают усилия вдоль линии.
2. Угловые опоры — устанавливаются на участках изменения направления трассы и воспринимают тяжение проводов двух смежных пролетов.
3. Анкерные опоры — устанавливаются на пересечениях с другими сооружениями или при изменении сечений проводов, воспринимая нагрузку от разности тяжения проводов.
4. Концевые опоры — устанавливаются в начале и конце линии, а также на местах кабельных вставок.
5. Ответвительные опоры — используются в местах ответвлений от основной линии.
6. Перекрестные опоры — устанавливаются при пересечении линии с другими линиями в разных направлениях.

Длина пролетов на воздушных линиях зависит от напряжения: для линий до 1 кВ она составляет от 30 до 50 м, для более высоких напряжений — от 100 до 250 м.

Конструктивные элементы воздушных линий

Воздушные линии состоят из нескольких важных элементов:

• Провода — для них используют алюминиевые, сталеалюминиевые или стальные материалы.
• Опоры — изготавливаются из дерева или железобетона. Деревянные опоры дешевле, но менее долговечны, в то время как железобетонные — более прочные, но дороже.
• Изоляторы — их применяют для крепления проводов на опорах и обеспечения изоляции.
• Арматура — используется для крепления проводов и изоляторов.

Монтаж воздушных линий

Процесс монтажа воздушных линий включает несколько основных этапов, каждый из которых требует особого внимания к деталям:

1. Разметка и бурение ям для опор — ямы под опоры бурятся с использованием буровых машин. Если это невозможно, ямы копаются вручную.
2. Установка опор — в зависимости от типа опор, они могут быть установлены с помощью бурильно-крановых машин или автокранов.
3. Монтаж изоляторов и арматуры — штыревые изоляторы монтируются на крюках или штырях. После установки изоляторов, их проверяют на повреждения.
4. Распределение проводов — провода раскатываются с барабанов на промежуточные опоры с использованием тракторов или автомобилей.

Монтаж воздушных линий до 1 кВ

Для монтажа линий до 1 кВ особое внимание уделяется соблюдению безопасных расстояний до деревьев и других препятствий. При прохождении трассы через лесные участки вырубка просеки не требуется. При этом расстояние от проводов до деревьев должно быть не менее 1 м.

Перед монтажом изоляторы тщательно осматриваются на наличие дефектов, таких как трещины или сколы. Изоляторы монтируются на крюки и закрепляются с помощью проволоки.

Установка опор и защита от внешних воздействий

Для установки опор используется два основных материала — дерево и железобетон. Для деревянных опор применяют сосну и лиственницу, которые предварительно обрабатываются антисептиками для предотвращения гниения. Железобетонные опоры, в свою очередь, требуют внимательной проверки на наличие дефектов, таких как выбоины и раковины.

Для защиты от пожаров вокруг деревянных опор роются канавы, а также очищаются участки от травы и кустарников на расстоянии 2 м.

Правила заземления и грозозащита

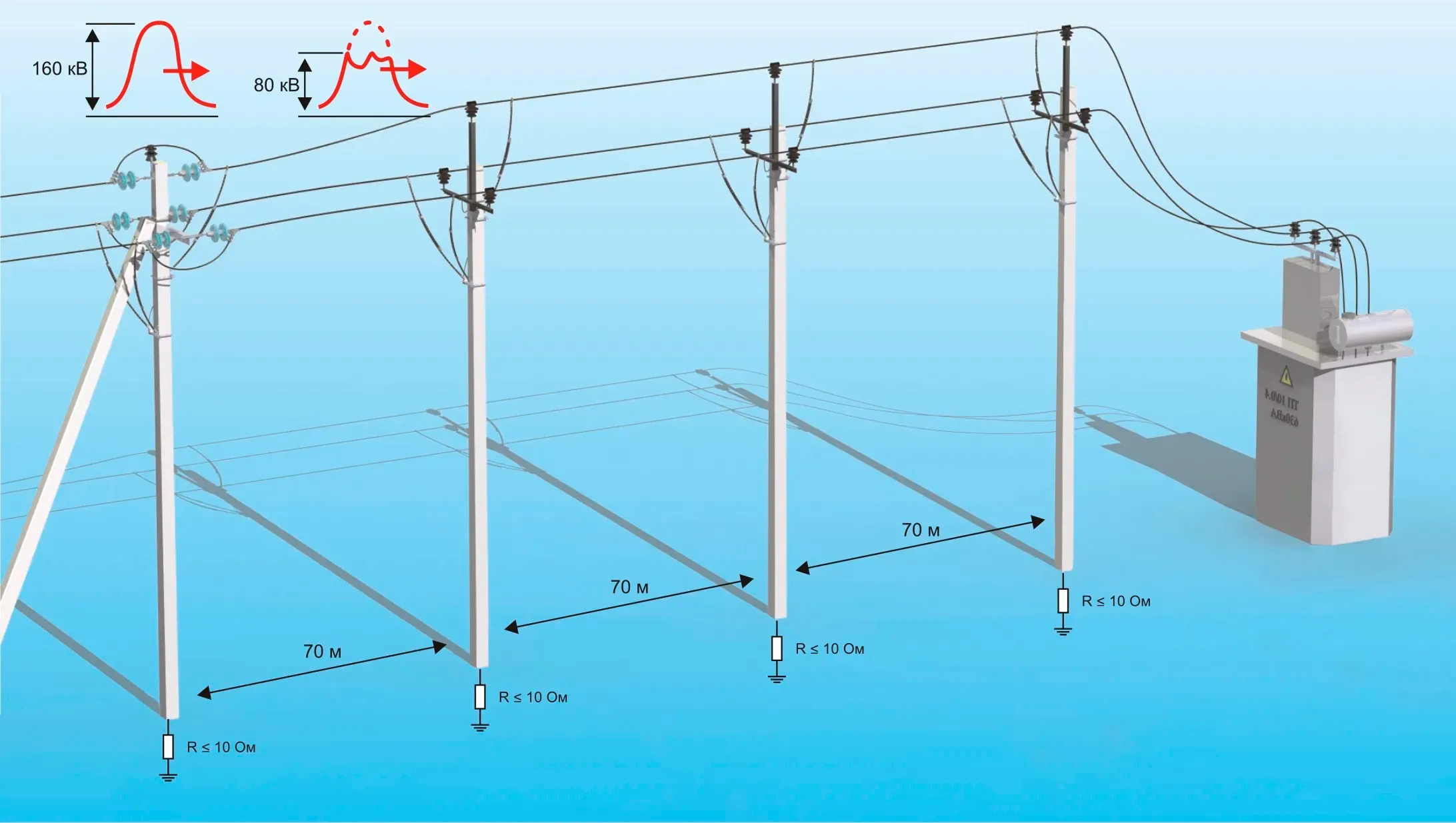

Для защиты опор от грозовых перенапряжений необходимо проводить заземление. Заземление выполняется с использованием вертикальных стержневых заземлителей из угловой стали.

Заземление обязательно для всех типов опор воздушных линий напряжением до 10 кВ, а также для опор с установленным грозозащитным оборудованием.

Заключение

Монтаж воздушных линий напряжением 0,4 – 10 кВ — это сложный процесс, который требует внимательности к каждому этапу. От правильности установки опор до соблюдения требований заземления и грозозащиты зависит надежность и безопасность эксплуатации линии.
